Балонный плотномер RGK ПБД Арт. 729148

Баллонный плотномер RGK-ПБД представляет собой переносной инструмент, который используется для оперативного контроля физико-механических характеристик грунтов, насыпных оснований из щебеночно-гравийно-песчаных смесей, соответствующих ГОСТ 25607, дорожных одежд, покрытий, земляного полотна и т.д. Также изделие подходит для проверки качества уплотнения конструкционных материалов, укрепленных битумом, цементом и т.п., когда невозможен отбор проб в виде кернов и вырубок. Прибор может применяться при проведении изысканий перед производством строительных работ, а также в ходе строительства для оценки качества на промежуточных этапах и при приемке.
Принцип действия
Реализуя метод замещения пробы однородной средой с известными параметрами, баллонный плотномер RGK-ПБД обеспечивает измерение объема вынутого из контрольной лунки грунта, который соответствует объему жидкости, нагнетаемой в резиновую оболочку, заполняющей выемку. Вес отобранной грунтовой массы определяется с помощью комплектных пружинных весов, а плотность вычисляется путем простых расчетов, что исключает вероятность ошибки. Для оценки уплотнения распространённых материалов в паспорте приведены соответствующие графики.
Преимущества
При работе с крупнообломочными грунтами, а также с материалами с крупными включениями, баллонный плотномер RGK-ПБД обеспечивает лучшую точность, по сравнению со средствами измерений, используемыми совместно с емкостями, изготовленными из пленочных материалов на основе полиэтилена или лавсана, рекомендованными в ГОСТ Р 70260-2022. Резиновая оболочка обладает более высокой эластичностью, плотнее заполняя лунку с неровной пористой структурой. Выполнение предварительного замера до извлечения пробы позволяет учитывать поверхностную неровность грунта, что способствует минимизации погрешности.
Конструкционные особенности

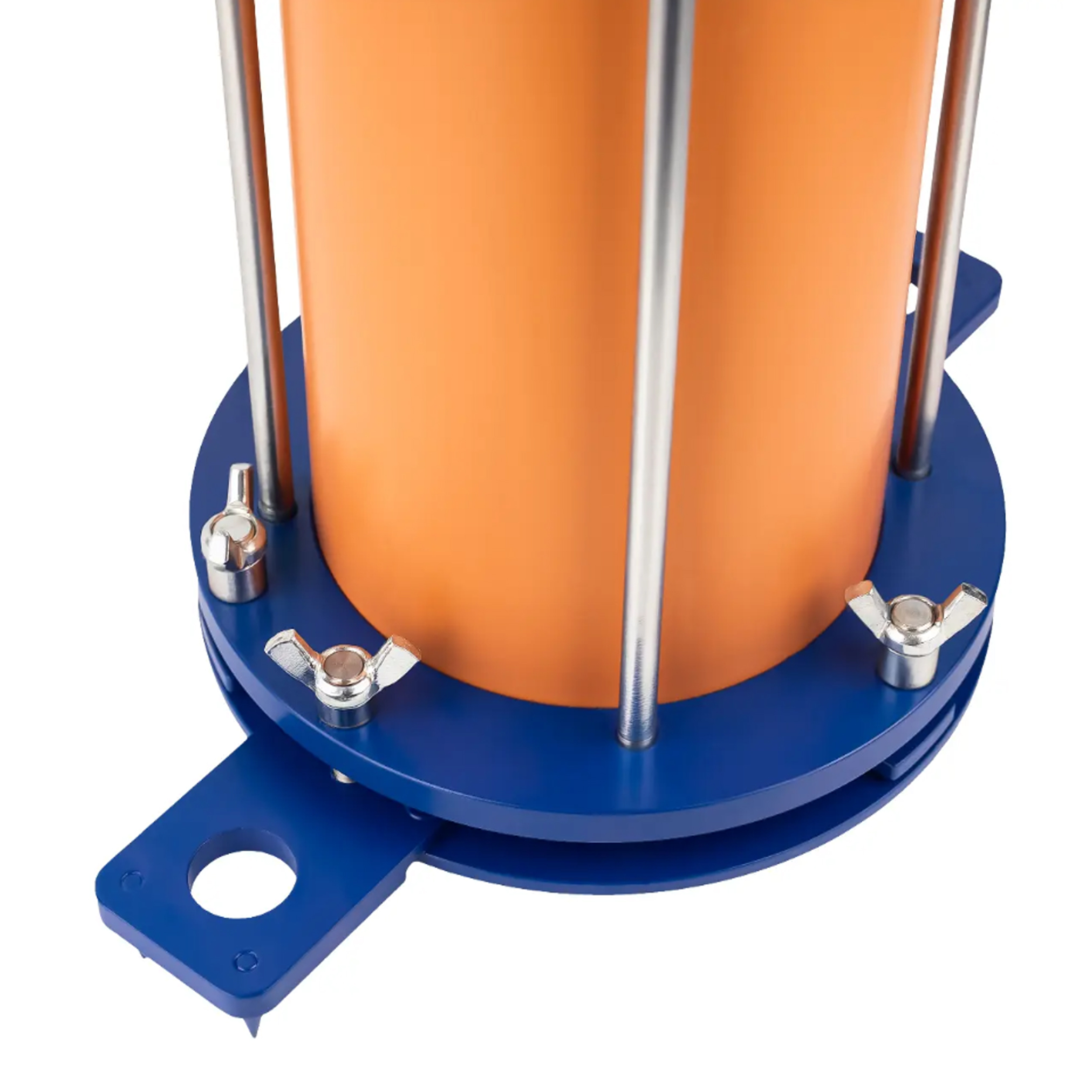

Кольцо-кондуктор, используемое в качестве опорного основания, оборудовано упорами для ног и шинами-фиксаторами, благодаря чему плотномер грунтов устанавливается неподвижно в выбранном месте, без забивания кольев и задействования дополнительного крепежа.

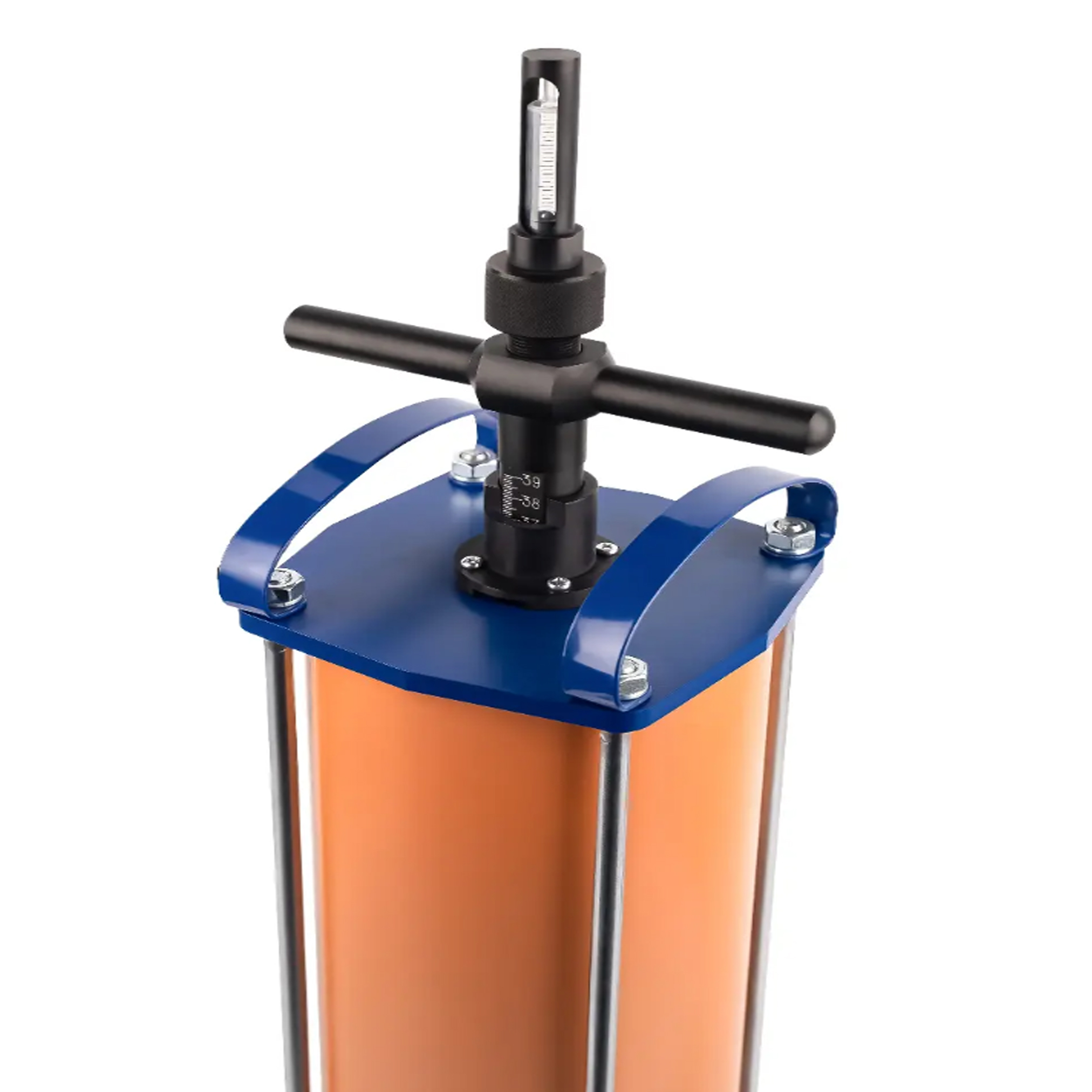

Пробка на полом штоке, куда заливается вода, снабжена обратным клапаном, обеспечивающим удаление воздуха из системы при опускании поршня, без дополнительных действий.
Измерительная шкала может калиброваться для точного определения цены деления непосредственно в единицах объема для упрощения и ускорения вычислений.
